Вальцовка профильных труб — это технологичный способ придания металлическому профилю заданного радиуса, дуги или кольцевой формы без разрушения структуры материала. Метод широко применяется в строительстве, производстве металлоконструкций, изготовлении каркасов, ограждений, навесов, теплиц, инженерных систем и декоративных элементов. За счет точного контроля усилия и последовательной деформации заготовка сохраняет прочность, а готовое изделие получает необходимую геометрию.
Интерес к вальцовке профильных труб связан с тем, что современное проектирование все чаще использует не только прямолинейные, но и криволинейные элементы. Арки, плавные переходы, радиусные фермы, купольные конструкции и нестандартные дизайнерские решения требуют надежной обработки металла. При этом важно учитывать свойства профиля, толщину стенки, размеры сечения и требуемый радиус изгиба, поскольку именно эти параметры определяют технологию выполнения работ.
Что такое вальцовка профильных труб

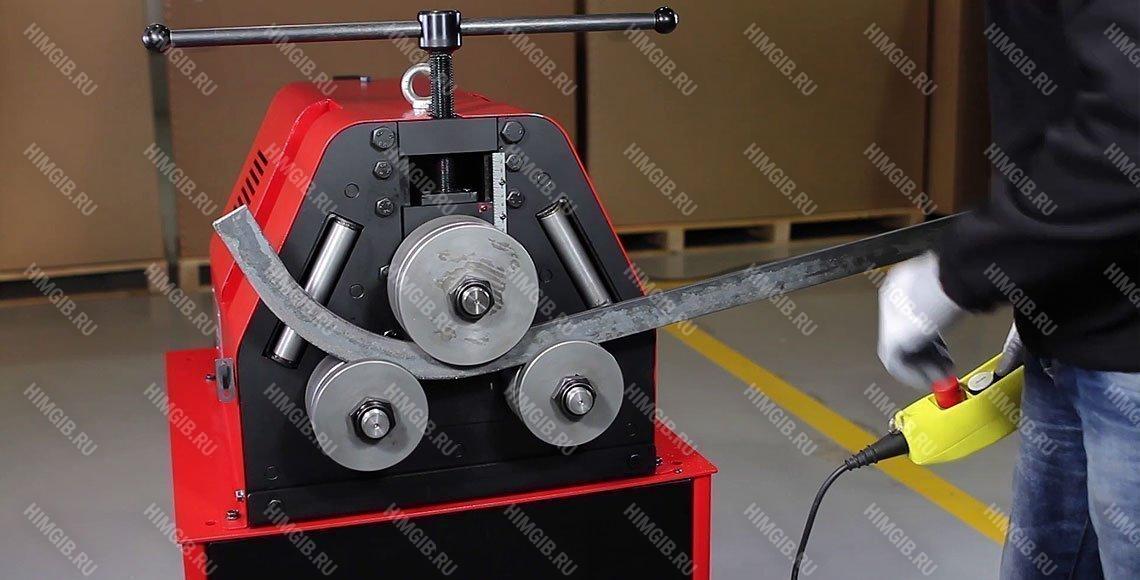

Вальцовка профильных труб представляет собой процесс постепенного деформирования заготовки между вращающимися валками или роликами. В отличие от резкой механической гибки, при которой усилие прикладывается в одной точке, вальцовка распределяет нагрузку по длине участка. Это позволяет получить плавный изгиб, уменьшить риск появления заломов и сохранить внешний вид поверхности.
Профильные трубы имеют не круглое, а прямоугольное, квадратное или овальное сечение. Из-за особенностей геометрии они сложнее поддаются обработке, чем круглый прокат. Поэтому для каждой задачи подбирают оптимальный режим: количество проходов, шаг поджатия роликов, диаметр оснастки и направление подачи заготовки. В результате можно получить как небольшой корректирующий радиус, так и выраженную арочную форму.
Где применяется вальцовка профильного металлопроката
Сфера применения такой обработки очень широка. Вальцевание используют там, где требуется точное совпадение с проектной кривизной и высокая повторяемость элементов.
- изготовление арок для навесов, козырьков и павильонов;
- производство теплиц и оранжерейных каркасов;
- монтаж декоративных и несущих металлоконструкций;
- создание криволинейных элементов ограждений и перил;
- выпуск опор, рам, направляющих и силовых конструкций;
- обустройство инженерных коммуникаций и технологических линий;
- изготовление нестандартных изделий по чертежам заказчика.
Во многих случаях вальцовка профильных труб позволяет отказаться от сварки большого количества мелких сегментов. Это сокращает число швов, улучшает внешний вид изделия и повышает его надежность. Кроме того, уменьшается время сборки, а геометрия конструкции становится более предсказуемой.
Преимущества вальцовки профильных труб
Метод имеет ряд технологических преимуществ, благодаря которым он остается востребованным в промышленности и строительстве.
- Плавная форма изгиба. На поверхности не образуются резкие переломы, характерные для некачественной механической гибки.
- Сохранение прочности. Постепенная деформация снижает риск появления трещин и локального ослабления металла.
- Точная геометрия. При правильной настройке оборудования можно выдерживать заданный радиус с высокой повторяемостью.
- Универсальность. Подходит для профильных труб различного сечения и толщины стенки.
- Аккуратный внешний вид. Обработка не портит поверхность и позволяет использовать детали в видимых конструкциях.
- Экономия материала. Снижается потребность в составных элементах и дополнительных соединениях.
Отдельно стоит отметить, что вальцовка особенно востребована при серийном изготовлении однотипных деталей. Когда требуется выпустить несколько одинаковых дуг или радиусных вставок, технология обеспечивает стабильный результат и облегчает последующую сборку.
Какие профильные трубы поддаются вальцовке
Под обработку подходят трубы из разных марок стали, в том числе углеродистой и низколегированной. Однако возможность деформации зависит не только от материала, но и от параметров самого профиля. Чем больше сечение и толще стенка, тем выше усилие, необходимое для придания формы.
| Тип профиля | Особенности обработки | Рекомендации |
|---|---|---|
| Квадратная труба | Хорошо поддается плавной деформации при средних и малых радиусах | Важно контролировать возможное искажение граней |
| Прямоугольная труба | Требует более точной настройки из-за разной жесткости сторон | Желательно учитывать расположение большей стороны относительно радиуса |
| Овальная труба | Используется в декоративных и дизайнерских конструкциях | Нужна аккуратная подача и стабильное давление валков |
| Труба с тонкой стенкой | Чувствительна к локальным деформациям и смятию | Применяют постепенный режим с увеличенным количеством проходов |
| Труба с толстой стенкой | Обладает высокой жесткостью и требует большего усилия | Подбирают оборудование с достаточным запасом мощности |
На практике выбор заготовки зависит от назначения будущего изделия. Для легких декоративных конструкций часто используют профиль малых размеров. Для несущих элементов требуется более жесткий и прочный прокат, а также обязательная проверка соответствия расчетным нагрузкам.
Основные этапы технологического процесса
Вальцовка профильных труб выполняется поэтапно. Последовательность работ влияет на точность результата и на то, насколько ровным получится радиус.
- Подготовка заготовки. Трубу очищают от загрязнений, ржавчины и посторонних включений, проверяют геометрию и длину.
- Определение параметров изгиба. Уточняют требуемый радиус, длину дуги, направление деформации и допустимые отклонения.
- Настройка оборудования. Подбирают ролики, выставляют усилие прижатия и положение оснастки.
- Пробная обработка. На тестовом участке проверяют, соответствует ли форма расчетным значениям.
- Основная вальцовка. Заготовку последовательно пропускают через валки, постепенно формируя нужный радиус.
- Контроль геометрии. Измеряют форму, проверяют симметрию и отсутствие дефектов.
- Финишная доработка. При необходимости выполняют корректировку радиуса или подрезку концов.
Технологически важна не спешка, а точность. Если пытаться получить нужную форму за один проход, возрастает риск смятия сечения и появления волнистости. Поэтому профессиональная обработка всегда строится на контролируемой постепенной деформации.
От чего зависит качество вальцовки
Качество готового изделия определяется множеством факторов. Ошибка в одном из них может привести к отклонению от проектной формы или к появлению дефектов.
- Марка металла. Разные стали по-разному реагируют на деформацию.
- Толщина стенки. Тонкостенные трубы легче деформируются, но требуют более деликатной настройки.
- Размер сечения. Чем больше профиль, тем сложнее обеспечить точный радиус.
- Радиус изгиба. Слишком малый радиус увеличивает нагрузку на стенки трубы.
- Качество оборудования. Изношенные валки и неточная оснастка снижают повторяемость результата.
- Опыт исполнителя. Специалист должен учитывать поведение металла при каждом проходе.
Нередко на итоговый результат влияет даже направление прокатки и исходная внутреняя напряженность материала. Поэтому при подготовке партии изделий важно учитывать не только размеры, но и происхождение металлопроката, особенности хранения и состояние поверхности.
Вальцовка и гибка: в чем разница
Понятия вальцовки и гибки часто путают, хотя в технологическом смысле это разные процессы. Гибка обычно подразумевает формирование угла или радиуса путем приложения усилия к ограниченному участку детали. Вальцовка же выполняется за счет последовательного прохождения заготовки через систему валков, благодаря чему изгиб получается плавным и равномерным.
Ниже приведено сравнение этих методов.
| Параметр | Вальцовка | Гибка |
|---|---|---|
| Характер изгиба | Плавный, с равномерным радиусом | Может быть плавным или локальным |
| Риск залома | Минимальный при правильной настройке | Выше при малом радиусе и тонкой стенке |
| Область применения | Арки, дуги, кольцевые и радиусные элементы | Угловые и локальные деформации, монтажные задачи |
| Точность повторения | Высокая при серийной обработке | Зависит от оборудования и формы заготовки |
| Внешний вид | Аккуратный, без выраженных переходов | Может требовать дополнительной обработки |
Выбор технологии зависит от задачи. Если нужен плавный радиус и эстетичный внешний вид, предпочтение обычно отдают вальцовке. Если требуется изменить форму только на определенном участке, может использоваться гибка или комбинированная обработка.
Какие дефекты могут возникать при неправильной обработке
Нарушение технологии приводит к снижению качества изделия. Наиболее распространенные проблемы связаны с неверным подбором усилия, неподходящим радиусом или отсутствием промежуточного контроля.
- Овальность сечения. Квадратная или прямоугольная труба теряет исходную форму.
- Смятие стенки. Внутренняя сторона радиуса может получить локальные складки или вмятины.
- Неравномерный изгиб. Радиус отличается на разных участках детали.
- Обратная пружина. После снятия нагрузки заготовка частично возвращается к исходной форме.
- Поверхностные повреждения. Появляются царапины, следы от роликов или загрязнения.
Чтобы избежать подобных проблем, используют исправное оборудование, правильно подобранную оснастку и поэтапный контроль формы. Особенно это важно при изготовлении ответственных конструкций, где от точности зависит дальнейшая сборка и эксплуатация.
Как подготовить чертеж или техническое задание
Для точного результата желательно заранее предоставить параметры будущего изделия. Чем подробнее исходная информация, тем проще подобрать технологию и рассчитать процесс.
| Параметр | Что указать | Зачем это нужно |
|---|---|---|
| Размер профиля | Ширина, высота, толщина стенки | Для выбора оборудования и режима обработки |
| Материал | Марка стали, наличие покрытия | Для учета пластичности и особенностей деформации |
| Радиус изгиба | Заданный радиус или шаблон | Для точной настройки валков |
| Длина заготовки | Общая длина детали с припусками | Для расчета проходов и подрезки |
| Требования к точности | Допустимые отклонения и особенности формы | Для выбора метода контроля |
Если готового чертежа нет, достаточно эскиза, образца или описания задачи. На основе этих данных можно определить параметры обработки и предложить технологически корректное решение.
Почему вальцовка востребована в современном производстве
Развитие архитектуры и металлообработки привело к тому, что стандартных прямых элементов стало недостаточно. Заказчики все чаще выбирают нестандартные формы, стремятся к визуальной легкости, архитектурной выразительности и рациональному расходу материалов. Вальцовка профильных труб позволяет реализовывать такие задачи без излишнего усложнения конструкции.
Кроме того, этот метод удобен при мелкосерийном и индивидуальном производстве. Не требуется изготавливать дорогостоящие сложные формы для каждого отдельного проекта: достаточно корректно настроенного оборудования и грамотного расчета. Это особенно важно для предприятий, работающих с нестандартными заказами и короткими сроками исполнения.
Отдельное значение имеет возможность сочетать вальцовку с последующей сваркой, резкой и сборкой. На практике сначала формируют радиусные элементы, а затем соединяют их в каркас, усиливают узлы и выполняют монтаж. Такой подход дает гибкость в проектировании и облегчает выпуск изделий различной сложности.
Особенности контроля качества после вальцовки
После обработки важно проверить соответствие детали требованиям проекта. Контроль обычно включает визуальный осмотр, измерение радиуса, проверку симметрии и оценку состояния поверхности. Для ответственных изделий дополнительно могут использоваться шаблоны, лекала и измерительные инструменты.
- сравнение фактической кривизны с проектным радиусом;
- проверка сохранения размеров сечения;
- контроль отсутствия трещин, заломов и смятий;
- оценка качества поверхности после прохождения через валки;
- проверка совпадения парных элементов при серийном изготовлении.
Такая проверка позволяет своевременно выявить отклонения и скорректировать процесс до выпуска всей партии. Это особенно важно в тех случаях, когда элементы должны идеально совпадать друг с другом при монтаже.
Практическое значение услуги для заказчика
Для заказчика вальцовка профильных труб дает не только визуальный эффект, но и ощутимую практическую пользу. Появляется возможность реализовать проект любой сложности, ускорить сборку, уменьшить количество соединений и повысить надежность конструкции. При правильном подходе обработанные детали точно соответствуют чертежу и не требуют дополнительной доработки на объекте.
Технология подходит как для разовых задач, так и для регулярного изготовления однотипных элементов. Именно поэтому она активно используется в частном строительстве, промышленном производстве, благоустройстве территорий и при создании нестандартных металлических изделий. Вальцовка профильных труб остается одним из наиболее рациональных способов получения точных радиусных элементов из металлопроката.
